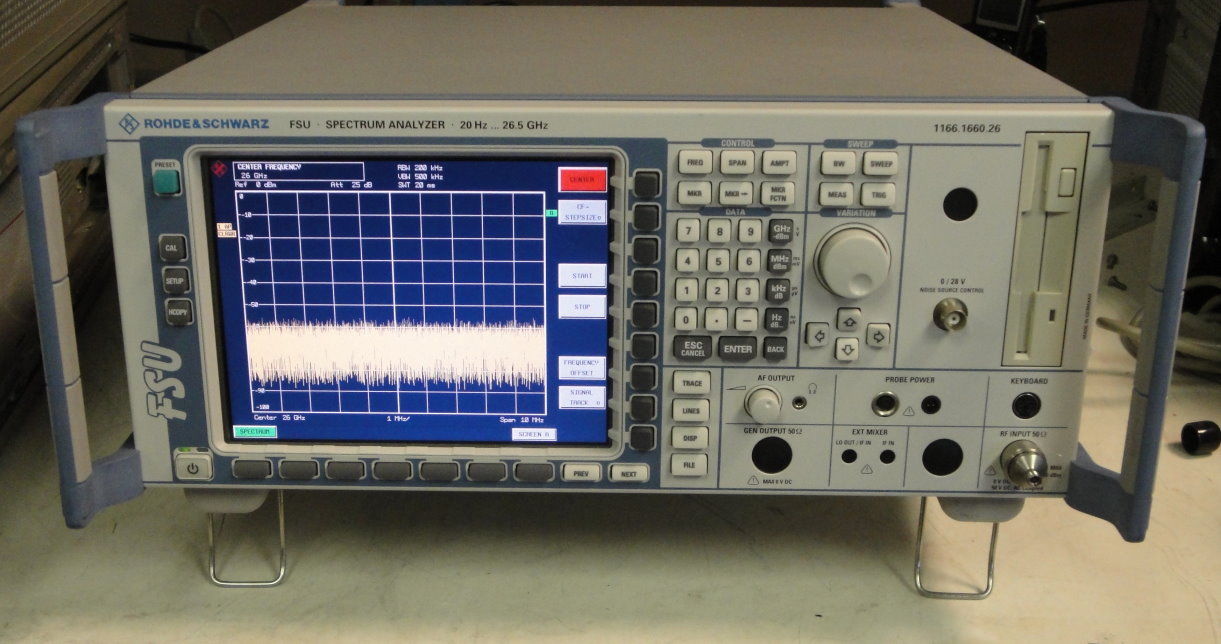

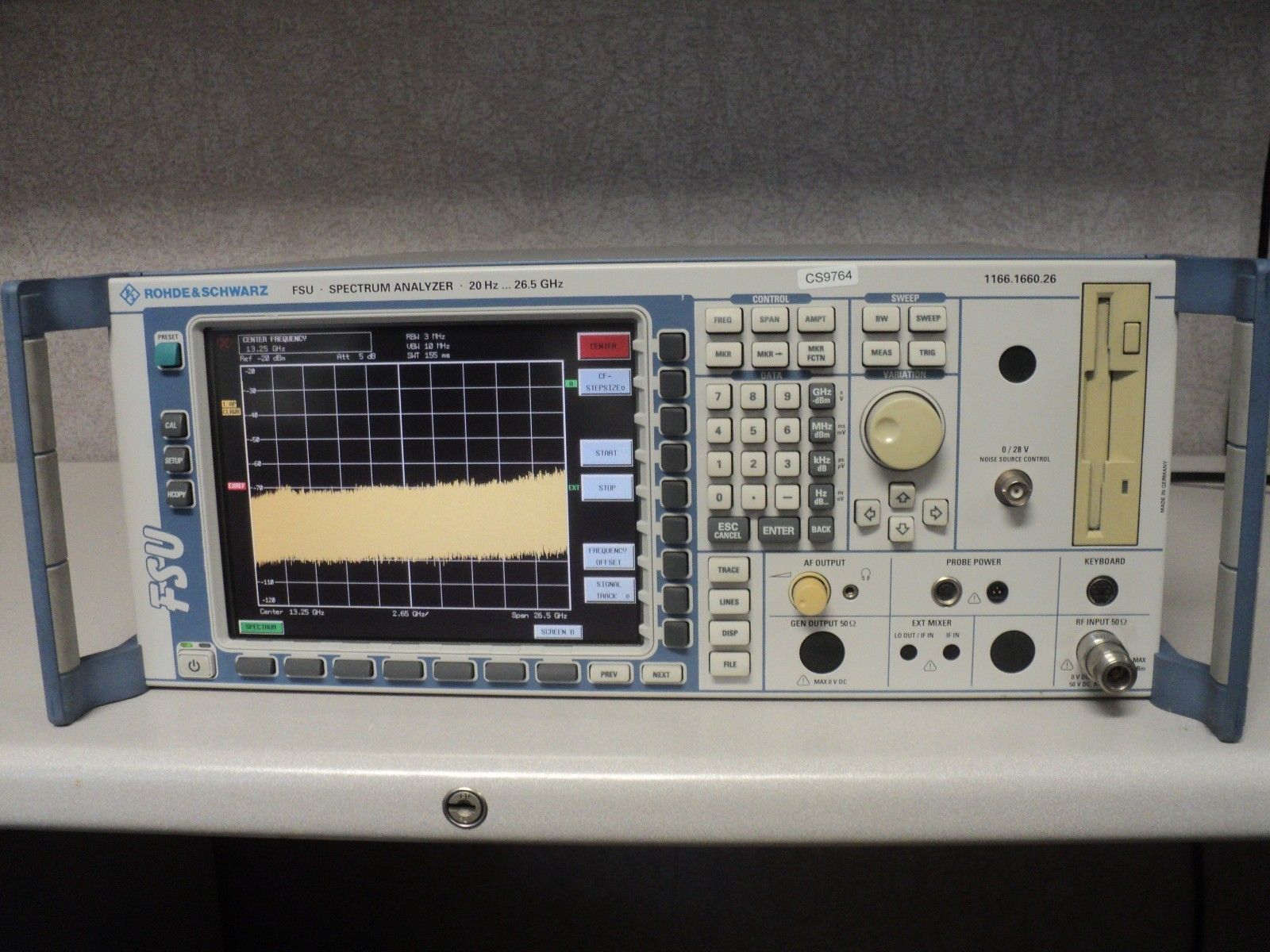

R&S®FSU 頻譜分析儀
頻譜分析和矢量信號分析二合一的方案
主要特點： • 頻率范圍 20 Hz ～ 3.6 GHz、8 GHz、26.5 GHz、43 GHz、46 GHz、50 GHz 和 67 GHz (使用外部混頻器可達到 110 GHz/1 THz)
• 出色的射頻性能
º 相位噪聲低 -- –128 dBc (1 Hz)，10 kHz載波偏置下的典型值為–133 dBc (1 Hz)
º DANL –158 dBm (1 Hz)
º 三階截止點（TOI）典型值 +25 dBm
• 分辨率帶寬 1 Hz ～ 50 MHz • 動態范圍高，例如 3GPP ACLR 測量時高達 84 dB
• 采用預放 (R&S®FSU-B24) 測量 DANL 時
º 典型值–168 dBm (1 Hz)，20 GHz 時
º 典型值–155 dBm (1 Hz)，50 GHz 時
• TOI、MC ACP(R)、OBW、CCDF、APD 等測量功能
• 滿足蜂窩標準、無線連接性標準和一般性標準的測量應用，例如相位噪聲、噪聲系數、矢量信號分析等等
型號
|
||||||||||||||||||||||||
R&S®FSU 出色的射頻性能
頻率范圍：
射頻性能：
單邊帶相位噪聲
分辨率帶寬 ≤ 100 kHz 時的顯示線性度（對 30 臺儀器進行測量）
無噪聲校正時 WCDMA 信號鄰道功率測量的動態范圍
速度：
R&S®FSU67 -- 一款采用基頻混頻、頻率范圍直接達到 67 GHz的頻譜分析儀
R&S®FSU67 的全跨度掃描說明 67GHz 以下噪聲基底非常低
出色的射頻性能一直是羅德與施瓦茨頻譜分析儀的標志，R&S®FSU 繼承了這一傳統，具有以下出色的射頻指標：
頻率范圍：
• R&S®FSU3：20 Hz ~ 3.6 GHz
• R&S®FSU8：20 Hz ~ 8 GHz
• R&S®FSU26：20 Hz ~ 26.5 GHz
• R&S®FSU43：20 Hz ~ 43 GHz
• R&S®FSU46：20 Hz ~ 46 GHz
• R&S®FSU50：20 Hz ~ 50 GHz
• R&S®FSU67：20 Hz ~ 67 GHz
射頻性能：
• DANL 測量的典型值為 -158 dBm (1Hz)（無預放）
• 單邊帶相位噪聲典型值 - 133 dBc (1Hz) @ 10 kHz 偏離，載波 640 MHz
• 相位噪聲典型值 - 160 dBc/Hz @ 10 MHz 偏離，載波 640 MHz
• 三階截止點典型值 25 dBm
• 1 dB壓縮點典型值 13 dBm
• WCDMA ACLR 動態范圍為 77.5 dB / 84 dB（采用噪聲校正）
單邊帶相位噪聲
分辨率帶寬 ≤ 100 kHz 時的顯示線性度（對 30 臺儀器進行測量）
準確度：
• 3.6 GHz 以下總電平不確定度為 0.3dB
• -70 dB 時線性誤差小于 0.1dB
無噪聲校正時 WCDMA 信號鄰道功率測量的動態范圍
IQ 下變頻器:
• 中頻數字轉換器 14 位 32MHz（20.4MHz 中頻）
• IQ 存儲器 2x512 ksamples
速度：
• 頻域掃描時間2.5ms
• 時域掃描時間 1 µs
• 每秒可測量 70 次（包括利用 GPIB 進行跡線傳輸）
• 在列表模式下，利用遠程控制可減少測量時間。
R&S®FSU67 -- 一款采用基頻混頻、頻率范圍直接達到 67 GHz的頻譜分析儀
• 20 Hz ～ 67 GHz 之間只需一次連接，從而簡化了測試設置
• 67 GHz 全跨度掃描
• 頻率指示清楚，無需外部諧波混頻器提供圖像響應和多次響應
• 電平范圍更寬，容許參考電平顯著高于諧波混頻器
• 67GHz 以下電平準確度始終保持良好水平
• 噪聲基底低：-152 dBm (1 Hz)，2 GHz 時，-130 dBm (1 Hz)，65 GHz 時
• 分辨率帶寬范圍大：1 Hz ～ 50 MHz
• 具有各種濾波器特性：高斯、信道濾波器、FFT、6-dB EMI 濾波器
• 配備各種檢波器，包括均方根值、準峰值
• 全面的功率測量功能（CP、ACP、時域功率）
• 可以直接連接 R&S®NRP 功率頭（需使用選配件 R&S®FS-K9 和 R&S®NRP-Z6）
• 諧波失真和雜散測量功能
• 顯示線性度高，小于 0.1 dB
• 相位噪聲和噪聲系數應用固件
• 外部信號發生器控制功能，可使用外部微波信號源作為跟蹤信號發生器進行標量網絡測量
R&S®FSU67 的全跨度掃描說明 67GHz 以下噪聲基底非常低
經過濾波仍然存在的倍頻器的諧波（即便 是高達50 ～ 67 GHz 的諧波)，經過一次掃描就能根據有用信號輕松測量出來。
