低損耗光纖連接器控制方法

●低損耗光纖連接器：10條連接器互相匹配大插入損耗不大于0.2dB，典型插入損耗小于0.12dB光纖連接器活動在鏈路中的連接損耗主要有幾個方面引起的：傳光部分(纖芯 core)橫向失配、縱向失配、軸向失配等。引起插入損耗(IL) 主要的因素是橫向失配。當兩個纖芯不同心的光纖連接器對對接時會引起損耗。　　

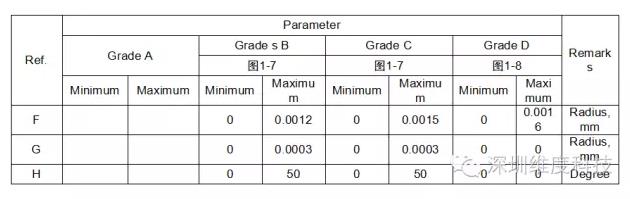

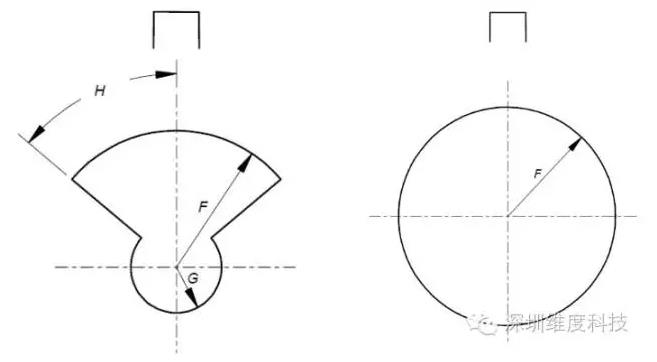

　　IEC標準對橫向適配的要求　　

　　針對橫向失配的解決方案　　

　　●解決辦法

控制好連接器同心度,控制連接器同心度的方法

1、選用同心度非常好和內孔直徑非常小的陶瓷插芯。

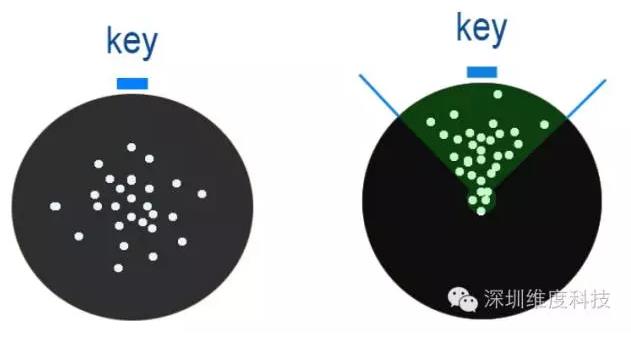

2、將同心度不理想的連接器偏心方向調整到同一方向

3、通過控制陶瓷插芯的內孔真圓度也能在一定程度上保證連接器的性能　　

　　低損耗光纖測試結果

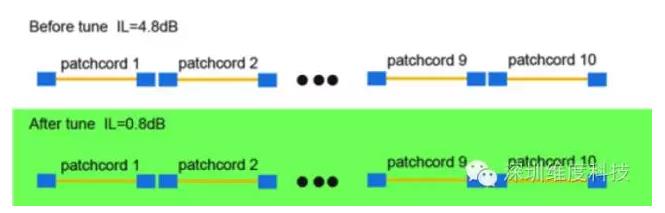

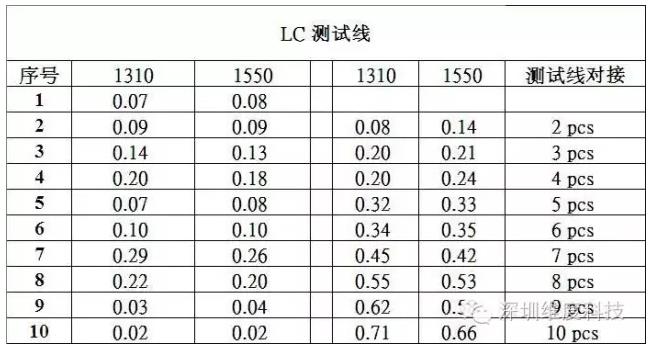

實驗時沒有經過調芯的10條光纖連接器串聯的接入損耗IL=4.8dB,每個光纖連接器經過調芯后再串聯的接入損耗IL=0.8dB　　

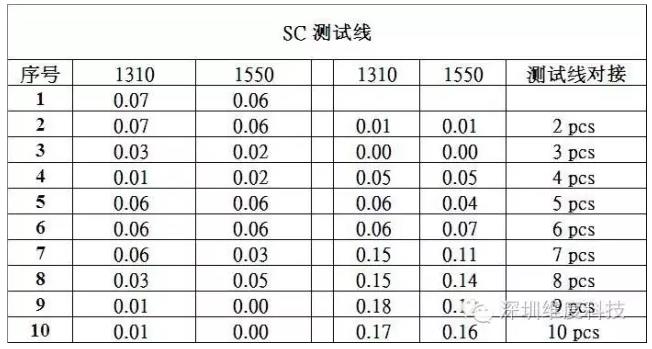

　　產品互配性測試比較

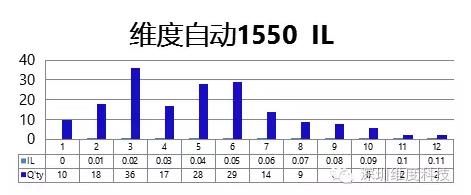

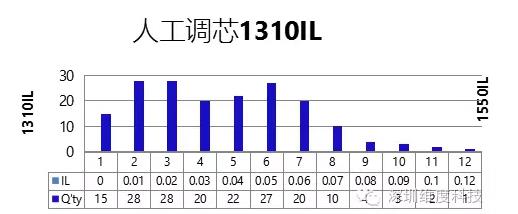

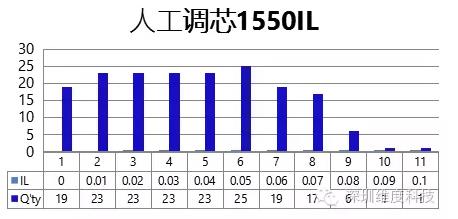

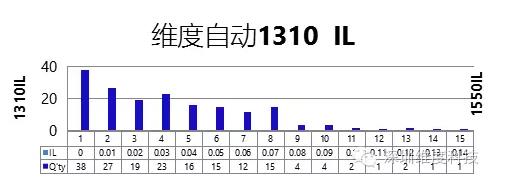

使用人工調芯與自動機臺，各選10條跳線進行調K后互配測試IL.1310與1550各有180組數據。　　

　　產品互配性能比較　　

　　●解決辦法

控制好光纖連接器的3D指標：

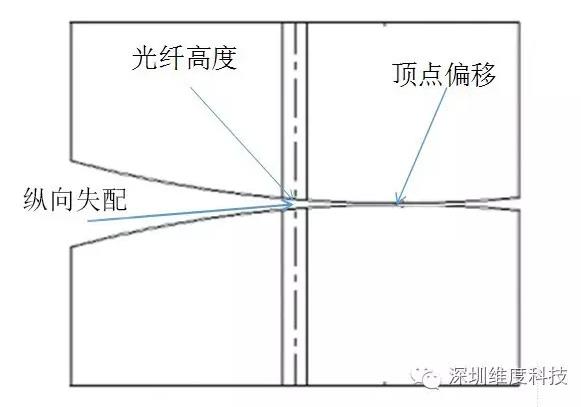

能夠通過檢測連接器的曲率半徑、頂點偏移以及光纖高度能夠有效的控制光纖連接器對接時，光纖表面之間的間隙　　

　　●軸向匹配主要來源于插芯以及光纖本身

●凡是合格的插芯和光纖，產生的軸向失配造成的光學性能上的損失可以忽略不計

端面光潔度的影響

●端面光潔度是除了光纖連接器本身的失配以外大影響連接器損耗的性能的要素：

1，油漬、臟污、指紋等外界臟污

2，連接器上的斑點、凹陷

3，連接器上的劃痕

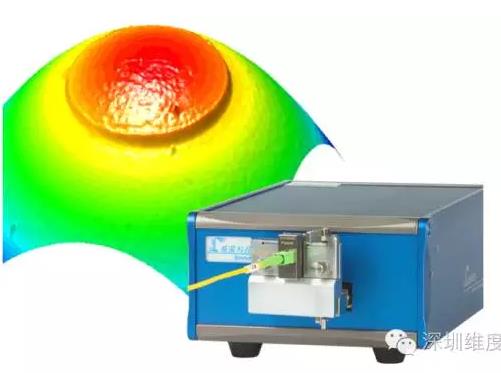

●通過端面檢測設備對連接器進行分析，保證連接器端面光潔度

低損耗光纖連接器制作方法

1，首先保證生產用的連接器插芯具備較好的同心度和內孔真圓度

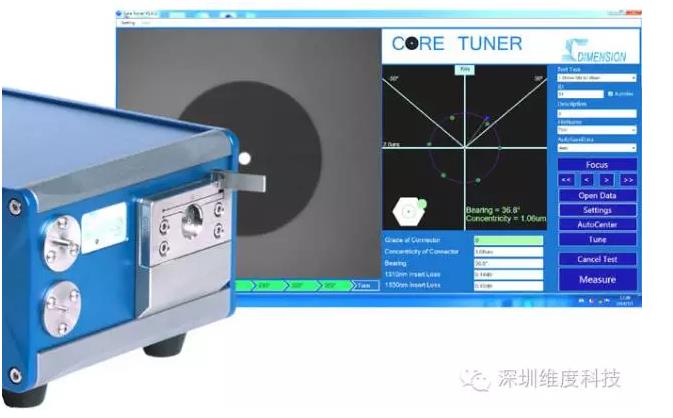

2，在生產過程中使用調點設備將偏心方向調節至一致，并按照調節方向進行組裝

3，在研磨過程中保證端面的三維指標和表面光潔度

4，使用高清晰度的端面檢測產品保證連接器的表面光潔度
